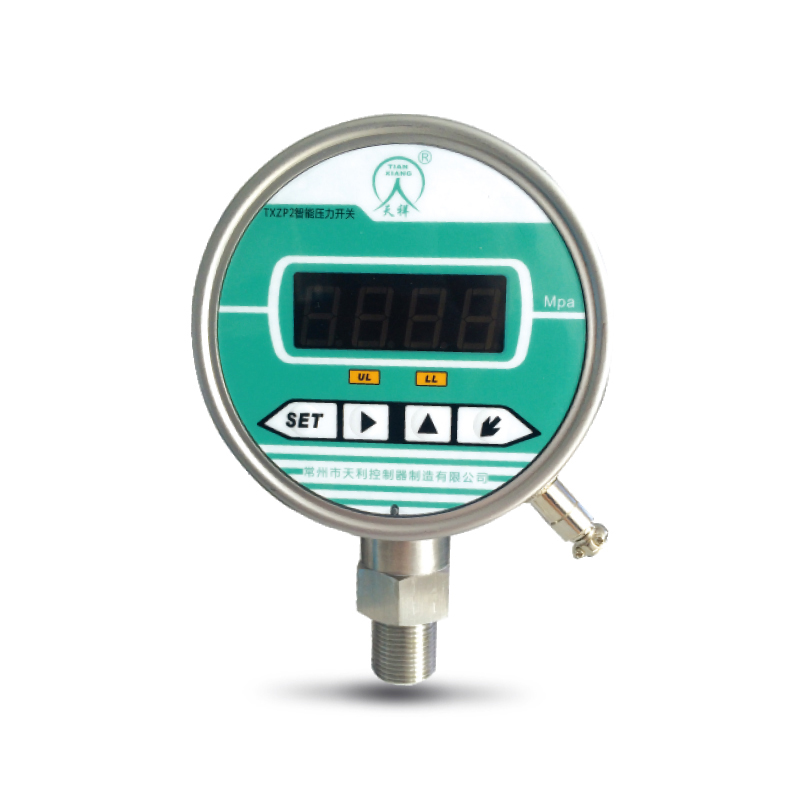

TXZP4智能壓力開關
發布時間:2021-03-13 02:16:16 點擊:2620
TXZ是采用德國陶瓷壓阻傳感器采集技術，加之高精度工業線路元件集合而成的具有高穩定性，無觸點型的智能壓力開關。
二、應用領域
泵及壓縮機 水處理系統
機電自動化 工程機械
液壓與氣動系統 醫用設備
三、產品簡介
| 基本參數 | |
| 電源 | DC24V±5% 或AC220V±5% |
| 量程 | -0.1- 100MPa |
| 可設定范圍 | 20%FS-80%FS（*佳） |
| 過載 | 150%FS |
| 顯示 | 四位LED |
| 顯示精度 | 1.5%FS |
| 重復性誤差 | ≤0.5%FSmax |
| 溫度漂移 | ≤0.1%FSmax |
| 外殼防護等級 | IP65 |
| 輸出方式 | |
| 類型 | PNP晶體管輸出、SPST開關量輸出 |
| 動作壽命 | ＞100萬次 |
| 響應時間 | 動作時間:15ms釋放時間：8ms |
| 過程連接 | 不銹鋼304# M20×1.5(常規） |
| 環境條件 | |
| 介質溫度 | -25-80℃ |
| 環境溫度 | -25-80℃ |
選型表
| TXZP4 - X XX XX . XX X . XX X 41/60 - A B C . D E . F G | 41為不銹鋼外殼+航空插頭 60為不銹鋼外殼+六芯接線盒 | ||||||
| A：供電電源 | |||||||
| 代碼 | 供電電源 | ||||||
| 1 | DC24V | ||||||
| 2 | AC220V | ||||||
| B：傳感器類型 | |||||||
| 代碼 | 傳感器類型 | ||||||
| CG | 陶瓷壓阻表壓型 | ||||||
| SY | 應變片傳感器表壓型 | ||||||
| C：量程 | |||||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | ||
| 03 | 0-100KPa | 04 | 0-200KPa | 05 | 0-350KPa | ||
| 06 | 0-700KPa | 07 | 0-1MPa | 08 | 0-2MPa | ||
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa | ||
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa | ||
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa | ||
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa | ||
| D：邏輯輸出 | |||||||
| 代碼 | 邏輯輸出 | ||||||
| 10 | 一路PNP(DC24V,3A max) | ||||||
| 11 | 二路PNP(DC24V,3A max) | ||||||
| 30 | 一路繼電器(DC24V/AC250V,3A max) | ||||||
| 31 | 二路繼電器(DC24V/AC250V,3A max) | ||||||
| E：輸出類型 | |||||||
| 代碼 | 輸出類型 | ||||||
| 0 | 有源輸出(只有PNP輸出才能選) | ||||||
| 4 | 通斷信號 | ||||||
| F:模擬量輸出 | |||||||
| 代碼 | 模擬量輸出 | ||||||
| N | 無 | ||||||
| F:過程連接 | |||||||
| 代碼 | 過程連接 | ||||||
| 00 | 外螺紋M20×1.5(不銹鋼304#) | ||||||
| 01 | 外螺紋1/2NPT(不銹鋼304#) | ||||||
| 02 | 外螺紋1/4NPT(不銹鋼304#) | ||||||
| 03 | 外螺紋G1/2”(不銹鋼304#) | ||||||
| 04 | 外螺紋G1/4”(不銹鋼304#) | ||||||
| G：外形尺寸 | |||||||
| 代碼 | 外形尺寸 | 代碼 | 外形尺寸 | ||||
| 1 | 100徑向 | 2 | 100軸向 | ||||
| 5 | 100軸向(帶安裝法蘭) | 8 | 100徑向（帶后邊） | ||||
