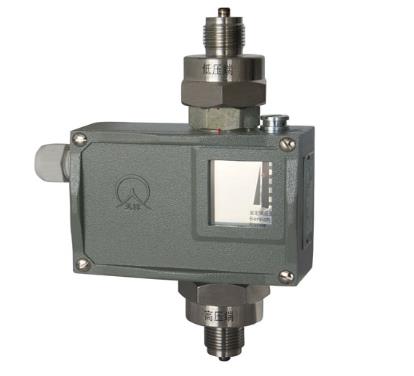

數顯差壓控制器接線方法
發布時間:2023-03-22 13:26:33 點擊:529一、數顯差壓控制器特點
1、具有上下限數字顯示，可實時觀察上下限控制點
2、進口傳感器，堅久耐用
3、上下限設置操作方便，直觀明了
4、五限制/四線制/正向/反向，均可選型
二、數顯差壓控制器技術參數
1、測量范圍：-0.1～0～60MPa(具體見標牌)
2、準確度等級：0.5%/FS
3、顯示方式：4位動態數字顯示（帶上下限顯示）
4、供電電源：外供電DC 9～24V （均可）
5、介質溫度：-20～80 ℃
6、工作環境溫度：-10～60℃；
7、工作環境濕度：≤80%RH；
三、數顯差壓控制器接線
+24V IN ---- DC24V電源輸入正極
-24V IN ---- DC24V電源輸入負極
1-NC --- 常閉（下限L）
COM --- 公共端
2-NO --- 常開（上限H）
四、數顯差壓控制器安裝要求
1、該儀表為精密儀表，應選擇在空氣流通，便于觀察，易于維護操作、無腐蝕性的地方。
2、該系列儀表需配合中間繼電器使用，使用時注意差壓量程的匹配。
3、安裝和拆卸時，應將工具位于差壓表接頭六角處，嚴禁用手?jǐn)Q動表頭。
